Справочная информация

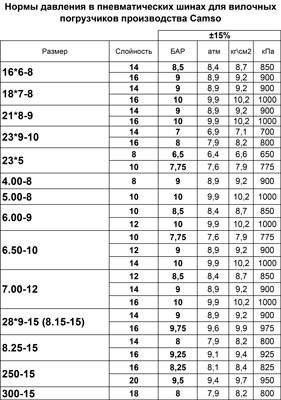

Нормы давления в шинах вилочных погрузчиков



Размер Слойность БАР атм кгсм2 кПа
16*6-8 14 8,5 8,4 8,7 850
16 9 8,9 9,2 900
18*7-8 14 9 8,9 9,2 900
16 10 9,9 10,2 1000
21*8-9 14 9 8,9 9,2 900
16 10 9,9 10,2 1000
23*9-10 14 7 6,9 7,1 700
16 8 7,9 8,2 800
23*5 8 6,5 6,4 6,6 650
10 7,75 7,6 7,9 775
4.00-8 8 9 8,9 9,2 900
5.00-8 10 10 9,9 10,2 1000
6.00-9 10 8,5 8,4 8,7 850
12 10 9,9 10,2 1000
6.50-10 10 7,75 7,6 7,9 775
12 9 8,9 9,2 900
14 10 9,9 10,2 1000
7.00-12 12 8,5 8,4 8,7 850
14 9 8,9 9,2 900
16 10 9,9 10,2 1000
28*9-15 (8.15-15) 14 9 8,9 9,2 900
16 9,75 9,6 9,9 975
8.25-15 14 8 7,9 8,2 800
16 9,25 9,1 9,4 925
250-15 16 8,25 8,1 8,4 825
20 9,5 9,4 9,7 950
300-15 18 8 7,9 8,2 800
Давление в шинах техники Doosan

Давление в шинах шарнирно-сочлененных самосвалов Doosan

Модель Размер Рекомендации по давлению (БАР)
Передняя ось Средняя и задняя ось
DA30 750/65 R 25 3.25 3.50
23.5 R 25 4.00 4.50
DA40 29.5 R 25 3.75 4.75
875/65 R 29 2.75 3.25

<>&nbsp

Давление в шинах колесных погрузчиков Doosan

Модель Размер Рекомендации по давлению (БАР)
Передняя ось Задняя ось
DL200-5 17.5 R 25 5.00 3.50
20.5 R 25 3.50 2.00
DL220-5 20.5 R 25 4.00 2.50
DL250-5 20.5 R 25 4.25 2.75
DL300-5 23.5 R 25 4.50 3.00
DL350-5 23.5 R 25 4.75 3.25
DL420-5 26.5 R 25 4.50 3.00
DL450-5 26.5 R 25 5.00 3.50
DL550-5 29.5 R 25 5.25 3.75
Давление в шинах колесных погрузчиков Liebherr
Модель Размер Рекомендации по давлению (БАР)
Передняя ось Задняя ось
L 514 Stereo 17.5 R 25 3.75 2.00
L 524 17.5 R 25 3.50 2.25
550/65 R 25 3.00 2.00
L 528 17.5 R 25 4.25 2.50
550/65 R 25 3.75 2.00
L 538 20.5 R 25 3.75 2.00
550/65 R 25 4.75 2.50
600/65 R 25 3.50 2.00
650/65 R 25 3.00 2.00
L 542 20.5 R 25 3.75 2.00
550/65 R 25 4.75 2.50
600/65 R 25 3.75 2.00
650/65 R 25 3.25 2.00
L 550 20.5 R 25 5.00 2.50
23.5 R 25 3.75 2.00
650/65 R 25 4.50 2.00
L 556 23.5 R 25 4.00 2.50
650/65 R 25 4.50 3.00
L 556 IND / HDB 23.5 R 25 4.25 2.50
L 556 IND Log Grapple 23.5 R 25 5.00 3.00
L 566 750/65 R 25 4.00 2.50
L 576 26.5 R 25 4.50 2.50
750/65 R 25 4.25 2.25
L 580 26.5 R 25 5.00 2.50
750/65 R 25 4.25 2.25
L 580 26.5 R 25 6.50 4.50
L 586 29.5 R 25 5.25 3.50



Модель Размер Рекомендации по давлению (БАР)
Передняя ось Задняя ось
L 514 Stereo 17.5 R 25 3.75 2.00
L 524 17.5 R 25 3.50 2.25
L 528 17.5 R 25 4.25 2.50
L 538 20.5 R 25 3.75 2.00
L 542 17.5 R 25 5.00 3.00
20.5 R 25 3.75 2.00
L 550 20.5 R 25 5.00 2.50
23.5 R 25 3.75 2.00
750/65 R 25 3.00 2.00
L 556 23.5 R 25 4.00 2.50
750/65 R 25 3.25 2.25
L 556 IND /
Высокий ковш		 23.5 R 25 4.25 2.50
750/65 R 25 3.25 2.25
L 556 IND Log
Бревнозахват		 23.5 R 25 5.00 3.00
750/65 R 25 4.00 2.50
L 566 23.5 R 25 5.75 3.00
26.5 R 25 4.50 2.50
750/65 R 25 4.00 2.50
775/65 R 29 3.75 2.00
L 576 26.5 R 25 4.50 2.50
750/65 R 25 4.25 2.25
775/65 R 29 4.00 2.50
L 580 26.5 R 25 5.00 2.50
750/65 R 25 4.25 2.25
775/65 R 29 4.00 2.00
L 580 26.5 R 25 6.50 4.50
L 580 Манипулятор
для бревен		 775/65 R 29 7.50 5.50
L 586 29.5 R 25 5.25 3.50
875/65 R 29 4.50 2.50
L 586 LCE 29.5 R 25 6.00 4.00
Давление в шинах техники Komatsu

Давление в шинах погрузчиков Komatsu

Модель Размер Рекомендации по давлению (БАР)
Передняя ось Задняя ось
WA200PZ-6 17.5 R 25 4.50 2.25
20.5 R 25 3.00 2.00
WA200-7 17.5 R 25 4.50 2.25
20.5 R 25 3.00 2.00
WA250PZ-6 20.5 R 25 3.50 2.00
WA270-7 20.5 R 25 3.50 2.00
WA320-6 / PZ-6 20.5 R 25 4.25 2.25
650/65 R 25 3.50 2.00
WA320-7 20.5 R 25 4.25 2.25
650/65 R 25 3.50 2.00
WA380-7 20.5 R 25 5.00 2.50
23.5 R 25 3.75 2.00
650/65 R 25 4.00 2.50
WA430-6 23.5 R 25 4.25 2.50
WA470-7 26.5 R 25 4.00 2.00
775/65 R 29 3.50 2.00
WA480-6 (LC) 26.5 R 25 3.75 2.50
775/65 R 29 3.50 2.00
WA500-7 29.5 R 25 4.75 3.50
875/65 R 29 4.00 2.50
WA600-6 875/65 R 33 7.00 5.50

Давление в шинах цельнорамных самосвалов Komatsu

Модель Размер Рекомендации по давлению (БАР)
Передняя ось Задняя ось
HD325 - 7 18.00 R 33 8.00 8.00
HD405 - 7 18.00 R 33 8.50 8.50
HD465 - 7 24.00 R 35 6.00 6.00
HD605 - 7 24.00 R 35 6.75 6.75
HD785 - 7 27.00 R 49 6.75 6.75



Шины для шарнирно-сочлененных самосвалов Komatsu

Модель Размер Рекомендации по давлению (БАР)
Передняя ось Средняя ось Задняя ось
HM 300 - 3 23.5 R 25 3.75 4.75 4.75
HM 300 - 5 23.5 R 25 4.00 4.75 4.75
HM 350 - 2 26.5 R 25 4.00 4.25 4.25
HM 400 - 3 29.5 R 25 3.75 5.00 5.00
HM 400 - 5 29.5 R 25 4.00 5.00 5.00
Давление в шинах самосвалов Bell

Шарнирно-сочлененные модели

Модель Размер Рекомендации по давлению (БАР)
Передняя ось Средняя ось Задняя ось
B20E 18t 20.5 R 25 2.75 4.00 3.75
B20E 19.8t 20.5 R 25 2.75 4.25 4.00
B25E 23.5 R 25 2.75 4.25 4.25
750/65 R 25 2.25 3.25 3.25
B25E 6x4 Supertruck 20.5 R 25 3.75 5.00 5.00
B30E 750/65 R 25 2.50 4.00 4.00
B35E 26.5 R 25 4.25 4.75 4.75
B40E 29.5 R 25 3.50 4.25 4.25
875/65 R 29 3.00 3.75 3.75
B45E 29.5 R 25 3.75 4.75 4.75
875/65 R 29 3.25 4.00 4.00
B50E 29.5 R 25 3.75 5.00 5.00
875/65 R 29 3.25 4.25 4.25
Давление в шинах колесных погрузчиков Caterpillar

Шины для МАЛЫХ погрузчиков



Модель Размер Рекомендации по давлению (БАР)
Передняя ось Задняя ось
924K 17.5 R 25 4.00 2.00
924Hz 17.5 R 25 3.50 2.50
926M 17.5 R 25 5.00 3.50
20.5 R 25 3.50 2.50
930M 17.5 R 25 5.00 3.25
20.5 R 25 3.50 2.50



Шины для СРЕДНИХ погрузчиков Caterpillar

Модель Размер Рекомендации по давлению (БАР)
Передняя ось Задняя ось
938M 20.5 R 25 4.50 3.00
650/65 R 25 3.00 2.00
950M 23.5 R 25 4.75 3.00
750/65 R 25 3.00 2.00
962M 23.5 R 25 4.75 3.00
750/65 R 25 3.25 2.25
966M 26.5 R 25 4.75 3.00
966X 775/65 R 29 3.75 2.50
972M 26.5 R 25 5.00 3.00
972X 775/65 R 29 4.00 2.50
980M 29.5 R 25 5.25 3.25
875/65 R 29 4.75 3.00
982M 875/65 R 29 4.75 3.00
IT38H 20.5 R 25 4.50 3.00
650/65 R 25 3.00 2.00
IT62H 23.5 R 25 4.75 3.00
750/65 R 25 3.00 2.00



Шины для КРУПНЫХ погрузчиков Caterpillar

Модель Размер Рекомендации по давлению (БАР)
Погрузка Погрузка и транспортировка
Передняя ось Задняя ось Передняя ось Задняя ось
988K 875/65 R 33 6.00 4.00 6.75 4.75
988K HL 875/65 R 33 6.25 4.25
992K 1150/65 R 45 6.25 4.25 8.00 6.00



Давление в шинах цельнорамных самосвалов Caterpillar

Модель Размер Рекомендации по давлению (БАР)
Передняя ось Задняя ось
769D 18.00 R 33 8.00 8.00
770G 18.00 R 33 8.50 8.00
772G 21.00 R 33 7.50 7.50
773G 24.00 R 35 7.00 7.00
775G 24.00 R 35 7.50 7.50
777G 27.00 R 49 7.50 7.50



Давление в шинах для шарнирно-сочлененных самосвалов Caterpillar

Модель Размер Рекомендации по давлению (БАР)
Передняя ось Средняя и задняя ось
725C 23.5 R 25 3.50 3.75
730C 23.5 R 25 4.00 4.50
730C Ejector 750/65 R 25 3.00 4.00
735C 26.5 R 25 4.50 4.25
775/65 R 29 3.75 3.50
740C 29.5 R 25 4.00 3.75
875/65 R 29 3.25 3.25
740C Ejector 29.5 R 25 3.50 4.50
875/65 R 29 3.00 3.75
745C 29.5 R 25 4.00 4.00
875/65 R 29 3.50 3.25
Давление в шинах колесных погрузчиков Volvo
Модель Размер Рекомендации по давлению (БАР)
Передняя ось Задняя ось
L 45H 17.5 R 25 3.00 2.50
L 50H 17.5 R 25 3.50 2.50
L 60H 17.5 R 25 4.75 3.25
20.5 R 25 3.25 2.00
600/65 R 25 2.75 2.00
L 70H 20.5 R 25 3.75 2.25
600/65 R 25 3.25 2.00
L 90H 20.5 R 25 4.25 2.75
650/65 R 25 4.00 2.50
L 110H 23.5 R 25 4.00 2.50
750/65 R 25 3.00 2.00
L 120H 23.5 R 25 4.25 2.75
750/65 R 25 3.25 2.25
L 150H 26.5 R 25 4.25 2.75
775/65 R 29 3.25 2.00
L 180H 26.5 R 25 5.00/5.25 3.75
775/65 R 29 4.00 2.50
L 180H - RH C4 26.5 R 25 6.00 4.50
775/65 R 29 4.75 3.25
L 220H 29.5 R 25 5.00 3.00
875/65 R 29 3.75 2.25
L 250H 29.5 R 25 5.50 4.00
875/65 R 29 4.00 2.50
L 250G LC 29.5 R 25 6.25 5.00
L 350F 875/65 R 33 6.50 4.50



Давление в шинах для шарнирно-сочлененных самосвалов Volvo

Модель Размер Рекомендации по давлению (БАР)
Передняя ось Средняя и задняя ось
A 25E 4X4 23.5 R 25 (перед) 4.25 -
23.5 R 25 (зад) - 5.00
A 25G 23.5 R 25 3.75 4.00
AA 30G 23.5 R 25 4.00 5.00
750/65 R 25 3.25 3.75
A 35G 26.5 R 25 3.75 4.75
A 35G FS 775/65 R 29 3.25 4.00
A 40G 29.5 R 25 3.75 5.00
A 40G FS 875/65 R 29 2.75 3.50
A 45G 29.5 R 25 3.00 4.00
875/65 R 29 2.75 3.50
A 60H 33.25 R 29 3.75 5.00
Размеры шин на погрузчиках. Обозначение и маркировка

Существует несколько вариантов написания размеров шин для погрузчиков (пневматических и цельнолитых). Отдельные производители используют маркировку в миллиметрах, иные в дюймах, существуют и смешанные варианты. Необходимо также знать, что цельнолитые шины как правило уже, чем соответствующие им по размеру пневматические шины.

1. Размеры шин 15x4,5-8, 16x6*8, 18x7-8, 21*8-9, 23x9-10, 23x10-12, 27x10-12, 28x8-15, 28x9-15...

Рассмотрим на примере шины 18x7-8.

Первая цифра 18 обозначает внешний диаметр шины в дюймах, 7 несет информацию о ширине шины в дюймах, «-» - сообщает о том, что шина имеет диагональную конструкцию, последняя цифра 8 соответствует посадочному диаметру шины в дюймах

Размер шин для погрузчика

2. Размеры шин 4.00-8, 5.00-8, 6.00-9, 6.50-10, 4.50-12, 7.00-12, 5.50-15, 6.00-15, 7.00-15, 7.50-15, 8.25-15.

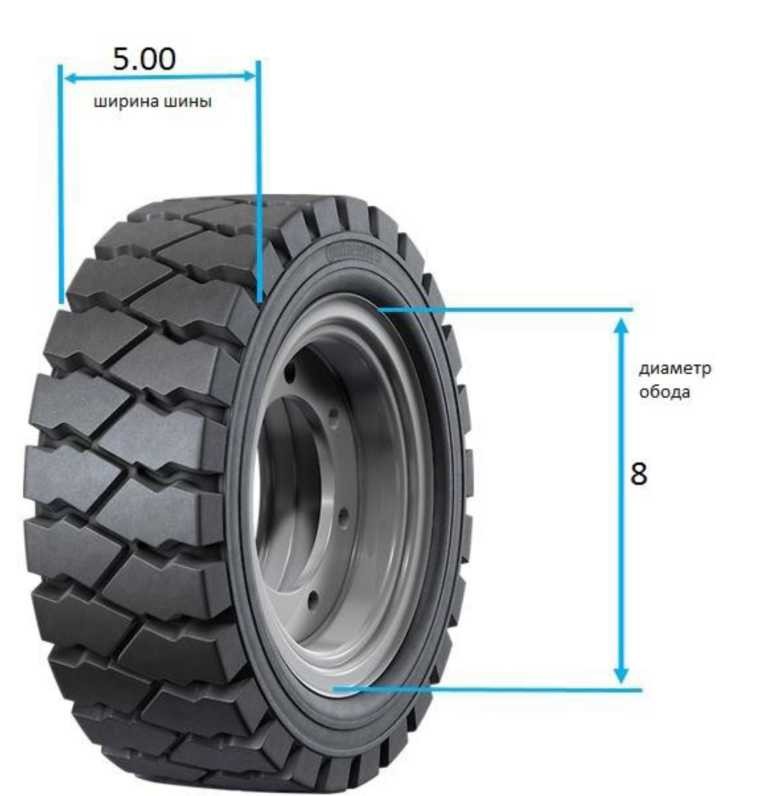

Рассмотрим на примере шины 5.00-8.

Первая цифра 5.00 обозначает ширину шины в дюймах, «-» - сообщает о том, что шина имеет диагональную конструкцию, последняя цифра 8 соответствует посадочному диаметру шины в дюймах.

3. Размеры шин 125/75-8, 150/75-8, 180/70-8, 140/55-9, 200/75-9, 200/50-10, 225/75-10, 250/60-12, 315/45­12, 250/75-12, 225/75-15, 355/45-15, 355/65-15, 250/70-15, 315/70-15, 290/95-20, 355/50-20, 355/85-24...

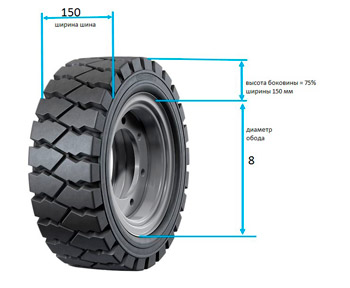

Рассмотрим на примере шины 150/75-8.

Первая цифра 150 обозначает ширину шины в дюймах, 75 -процентное соотношение высоты боковины к ширине шины, «-» - сообщает о том, что шина имеет диагональную конструкцию, последняя цифра 8 соответствует посадочному диаметру шины в дюймах.

Определение маркировки шины

Применяемость шин на вилочных погрузчиках Still
Модель погрузчика Исполнение Передние шины Задние шины
STILL RX 50-10 C электро  180/70-8 180/70-8
STILL RX 50-10 электро 180/70-8 180/70-8
STILL RX 50-13 электро 180/70-8 180/70-8
STILL RX 50-15 электро 180/70-8 180/70-8
STILL RX 50-16 электро 180/70-8 180/70-8
STILL RX 20-14 / RX 20-14 Li-Ion электро 180/70-8 (18 x 7-8) 125/75-8 (15 x 4 ½ -8)
STILL RX 20-15 / RX 20-15 Li-Ion электро 180/70-8 (18 x 7-8) 125/75-8 (15 x 4 ½ -8)
STILL RX 20-16 / RX 20-16 Li-Ion электро 180/70-8 (18 x 7-8) 125/75-8 (15 x 4 ½ -8)
STILL RX 20-16P / RX 20-16P Li-Ion электро 180/70-8 (18 x 7-8) 150/75-8 (16 x 6-8)
STILL RX 20-18 / RX 20-18 Li-Ion электро 200/50-10 140/55-9
STILL RX 20-18P/h электро 200/50-10 150/75-8 (16 x 6-8)
STILL RX 20-20 / RX 20-20 Li-Ion электро 200/50-10 140/55-9
STILL RX 20-20P / RX 20-20P Li-Ion электро 200/50-10 150/75-8 (16 x 6-8)
STILL RX 20-20P/h электро 200/50-10 150/75-8 (16 x 6-8)
STILL RX 60-16 электро 18 x 7-8 16 x 6-8
STILL RX 60-18 электро 200/50-10 16 x 6-8
STILL RX 60-20 электро 200/50-10 16 x 6-8
STILL RX 60-25 электро 225/75-10 (23 x 9-10) 180/70-8 (18 x 7-8)
STILL RX 60-25/600 электро 225/75-10 (23 x 9-10) 180/70-8 (18 x 7-8)
STILL RX 60-25 L электро 225/75-10 (23 x 9-10) 180/70-8 (18 x 7-8)
STILL RX 60-25L/600 электро 225/75-10 (23 x 9-10) 180/70-8 (18 x 7-8)
STILL RX 60-30 электро 250/60-12 (23 x 10-12) 180/70-8 (18 x 7-8)
STILL RX 60-30L электро 250/60-12 (23 x 10-12) 180/70-8 (18 x 7-8)
STILL RX 60-30L/600 электро 315/45-12 180/70-8 (18 x 7-8)
STILL RX 60-35 электро 315/45-12 180/70-8 (18 x 7-8)
STILL RX 60-35/600 электро 250/70-15 200/75-9
STILL RX 60-40 электро 250/70-15 200/75-9
STILL RX 60-40/600 электро 355/50-15 200/75-9
STILL RX 60-45 электро 355/50-15 200/75-9
STILL RX 60-45/600 электро 355/50-15 200/75-9
STILL RX 60-50 электро 355/50-15 200/75-9
STILL RX 60-50/600 электро 355/50-15 200/75-9
STILL RX 60-60 электро 355/50-20 250-15
STILL RX 60-70 электро 4x 8,25-15 250-15
STILL RX 60-80 электро 4x 315/70-15 250-15
STILL RX 60-80/900 электро 4x 315/70-15 250-15
STILL RC 41-25 дизель 7.00-12 6.50-10
STILL RC 41-30 дизель 27 x 10-12 6.50-10
STILL RC 41-25 T газ 7.00-12 6.50-10
STILL RC 41-30 T газ 27 x 10-12 6.50-10
STILL RX 70-16 дизель 18 x 7-8 18 x 7-8
STILL RX 70-16 T газ 18 x 7-8 18 x 7-8
STILL RX 70-18 дизель 18 x 7-8 18 x 7-8
STILL RX 70-18 T газ 18 x 7-8 18 x 7-8
STILL RX 70-20 дизель 200/50-10 18 x 7-8
STILL RX 70-20 T газ 200/50-10 18 x 7-8
STILL RX 70-20/600 дизель 23 x 9-10 21 x 8-9
STILL RX 70-20/600 T газ 23 x 9-10 21 x 8-9
STILL RX 70-25 дизель 23 x 9-10 21 x 8-9
STILL RX 70-25 T газ 23 x 9-10 21 x 8-9
STILL RX 70-30 дизель 23 x 9-10 21 x 8-9
STILL RX 70-30 H дизель/гибрид 23 x 9-10 21 x 8-9
STILL RX 70-30 T газ 23 x 9-10 21 x 8-9
STILL RX 70-35 дизель 23 x 10-12 21 x 8-9
STILL RX 70-35 H дизель/гибрид 23 x 10-12 21 x 8-9
STILL RX 70-35 T газ 23 x 10-12 21 x 8-9
STILL RX 70-40 дизель 250-15 250-15
STILL RX 70-40 T газ 250-15 250-15
STILL RX 70-45 дизель 28 x 12.5-15 250-15
STILL RX 70-45 T газ 28 x 12.5-15 250-15
STILL RX 70-50 дизель 28 x 12.5-15 250-15
STILL RX 70-50 T газ 28 x 12.5-15 250-15
STILL RX 70-50/600 дизель 28 x 12.5-15 250-15
STILL RX 70-50/600 T газ 28 x 12.5-15 250-15
STILL RX 70-60 дизель 355/65-15 250-15
STILL RX 70-70 дизель 4х  8.25-15 250-15
STILL RX 70-80 дизель 4х  8.25-15 250-15
STILL RX 70-80/900 дизель 4х  315/70-15 28 x 12.5-15
Применяемость шин на вилочных погрузчиках Linde
Модель погрузчика Исполнение Передние шины Задние шины
LINDE E16P электро 180/70-8 (18x7-8) 16x6-8
LINDE E16PH электро 180/70-8 (18x7-8) 16x6-8
LINDE E18PH электро 200/50-10 16x6-8
LINDE E20PL электро 200/50-10 16x6-8
LINDE E20PH электро 200/50-10 16x6-8
LINDE E20PHL электро 200/50-10 16x6-8
LINDE E20R электро 225/75-10 (23x9-10) 225/75-10 (23x9-10)
LINDE E20/600RH электро 180/60-10 180/60-10
LINDE E25R электро 225/75-10 (23x9-10) 225/75-10 (23x9-10)
LINDE E25/600RH электро 200/50-10 200/50-10
LINDE E25RL электро 225/75-10 (23x9-10) 225/75-10 (23x9-10)
LINDE E25/600RHL электро 200/50-10 200/50-10
LINDE E30R электро 225/75-10 (23x9-10) 225/75-10 (23x9-10)
LINDE E30/600RH электро 200/50-10 200/50-10
LINDE E30RL электро 225/75-10 (23x9-10) 250/60-12 (23x10-12)
LINDE E30/600RHL электро 200/50-10 200/50-10
LINDE E35RL электро 315/45-12 200/50-10
LINDE E35RHL электро 315/45-12 200/50-10
LINDE E60 электро 355/50-20 8.25-15
LINDE E70 электро 4х 8.25-15 315/70-15 (300-15)
LINDE E80 электро 4х 315/70-15 (300-15) 315/70-15 (300-15)
LINDE E80/900 электро 4х 315/70-15 (300-15) 315/70-15 (300-15)
LINDE E35/600H электро 355/45-15 (28x12.5-15) 225/75-10 (23x9-10)
LINDE E40/600H электро 355/45-15 (28x12.5-15) 225/75-10 (23x9-10)
LINDE E45/600H электро 355/45-15 (28x12.5-15) 225/75-10 (23x9-10)
LINDE E40/600HL электро 355/45-15 (28x12.5-15) 225/75-10 (23x9-10)
LINDE E45/600HL электро 355/45-15 (28x12.5-15) 225/75-10 (23x9-10)
LINDE E50/500HL электро 355/45-15 (28x12.5-15) 225/75-10 (23x9-10)
LINDE E50/600HL электро 355/45-15 (28x12.5-15) 225/75-10 (23x9-10)
LINDE E40/600L-Container электро 355/45-15 (28x12.5-15) 225/75-10 (23x9-10)
LINDE E45/600HL Beverage электро 355/45-15 (28x12.5-15) 225/75-10 (23x9-10)
LINDE E12 электро 180/70-8 (18x7-8) 15x4 1/2-8
LINDE E15 электро 180/70-8 (18x7-8) 15x4 1/2-8
LINDE E14 электро 180/70-8 (18x7-8) 15x4 1/2-8
LINDE E16C электро 180/70-8 (18x7-8) 15x4 1/2-8
LINDE E16 электро 180/70-8 (18x7-8) 15x4 1/2-8
LINDE E16L электро 180/70-8 (18x7-8) 15x4 1/2-8
LINDE E16H электро 180/70-8 (18x7-8) 140/55-9
LINDE E18 электро 200/50-10 140/55-9
LINDE E18L электро 200/50-10 140/55-9
LINDE E20L электро 200/50-10 140/55-9
LINDE E20 электро 225/75-10 (23x9-10) 180/60-10
LINDE E20/600H электро 225/75-10 (23x9-10) 180/60-10
LINDE E25 электро 225/75-10 (23x9-10) 200/50-10
LINDE E25/600H электро 225/75-10 (23x9-10) 200/50-10
LINDE E25L электро 225/75-10 (23x9-10) 200/50-10
LINDE E25/600HL электро 225/75-10 (23x9-10) 200/50-10
LINDE E30 электро 225/75-10 (23x9-10) 200/50-10
LINDE E30/600H электро 225/75-10 (23x9-10) 200/50-10
LINDE E30L электро 225/75-10 (23x9-10) 200/50-10
LINDE E30/600HL электро 225/75-10 (23x9-10) 200/50-10
LINDE E35L электро 315/45-12 200/50-10
LINDE E35HL электро 315/45-12 200/50-10
LINDE E30/600HL Beverage электро 315/45-12 200/50-10
LINDE H25/600D (3B) дизель 2x (4x) 250/75-12 225/75-10 (23x9-10)
LINDE H30D (3B) дизель 2x (4x) 250/75-12 225/75-10 (23x9-10)
LINDE H35D (3B) дизель 2x (4x) 250/75-12 225/75-10 (23x9-10)
LINDE H25/600D (3A) дизель 2x (4x) 250/75-12 225/75-10 (23x9-10)
LINDE H30D (3A) дизель 2x (4x) 250/75-12 225/75-10 (23x9-10)
LINDE H35D (3A) дизель 2x (4x) 250/75-12 225/75-10 (23x9-10)
LINDE H25/600T газ 2x (4x) 250/75-12 225/75-10 (23x9-10)
LINDE H30T газ 2x (4x) 250/75-12 225/75-10 (23x9-10)
LINDE H35T газ 2x (4x) 250/75-12 225/75-10 (23x9-10)
LINDE H30 CNG газ 2x (4x) 250/75-12 225/75-10 (23x9-10)
LINDE H30D (3B) Beverage дизель 2x (4x) 250/75-12 225/75-10 (23x9-10)
LINDE H14D дизель 180/70-8 (18x7-8) 180/70-8 (18x7-8)
LINDE H16D дизель 180/70-8 (18x7-8) 180/70-8 (18x7-8)
LINDE H18D дизель 180/70-8 (18x7-8) 180/70-8 (18x7-8)
LINDE H20D дизель 200/50-10 180/70-8 (18x7-8)
LINDE H14T газ 180/70-8 (18x7-8) 180/70-8 (18x7-8)
LINDE H16T газ 180/70-8 (18x7-8) 180/70-8 (18x7-8)
LINDE H18T газ 180/70-8 (18x7-8) 180/70-8 (18x7-8)
LINDE H20T газ 200/50-10 180/70-8 (18x7-8)
LINDE H20CNG газ 200/50-10 180/70-8 (18x7-8)
LINDE H20/600D дизель 2x (4x) 225/75-10 (23x9-10) 6.50-10
LINDE H25D дизель 2x (4x) 225/75-10 (23x9-10) 6.50-10
LINDE H20/600T газ 2x (4x) 225/75-10 (23x9-10) 6.50-10
LINDE H25T газ 2x (4x) 225/75-10 (23x9-10) 6.50-10
LINDE H20/600 CNG газ 2x (4x) 225/75-10 (23x9-10) 6.50-10
LINDE H25 CNG газ 2x (4x) 225/75-10 (23x9-10) 6.50-10
LINDE H100/600 дизель 2x (4x) 10.00-20 10.00-20
LINDE H120/600 дизель 2x (4x) 10.00-20 10.00-20
LINDE H140/600 дизель 2x (4x) 12.00-20 12.00-20
LINDE H150/600 дизель 2x (4x) 12.00-20 12.00-20
LINDE H160/600 дизель 2x (4x) 12.00-20 12.00-20
LINDE H180/600 дизель 2x (4x) 12.00-20 12.00-20
LINDE H100/1200 дизель 2x (4x) 12.00-20 12.00-20
LINDE H120/1200 дизель 2x (4x) 12.00-20  12.00-20
LINDE H140/1200 дизель 2x (4x) 12.00-20 12.00-20
LINDE H160/1200 дизель 2x (4x) 12.00-20 12.00-20
LINDE H40D дизель 250/70-15 (250-15) 250/70-15 (250-15)
LINDE H45D дизель 315/70-15 (300-15) 250/70-15 (250-15)
LINDE H50/500D дизель 315/70-15 (300-15) 250/70-15 (250-15)
LINDE H50/600D дизель 315/70-15 (300-15) 250/70-15 (250-15)
LINDE H40T газ 250/70-15 (250-15) 250/70-15 (250-15)
LINDE H45T газ 315/70-15 (300-15) 250/70-15 (250-15)
LINDE H50/500T газ 315/70-15 (300-15) 250/70-15 (250-15)
LINDE H50/600T газ 315/70-15 (300-15) 250/70-15 (250-15)
LINDE H50/500D-Container дизель 355/45-15 (28x12.5-15) 250/70-15 (250-15)
LINDE H50/500D Beverage дизель 315/70-15 (300-15) 250/70-15 (250-15)
LINDE H50/500 CNG газ 315/70-15 (300-15) 250/70-15 (250-15)
LINDE HT100Ds/600 дизель 4x 10.00-20  10.00-20
LINDE HT120Ds/600 дизель 4x 10.00-20 10.00-20
LINDE HT140Ds/600 дизель 4x 12.00-20 12.00-20
LINDE HT150Ds/600 дизель 4x 12.00-20 12.00-20
LINDE HT160Ds/600 дизель 4x 12.00-20 12.00-20
LINDE HT100Ds/1200 дизель 4x 12.00-20 12.00-20
LINDE HT120Ds/1200 дизель 4x 12.00-20 12.00-20
LINDE HT140Ds/1200 дизель 4x 12.00-20 12.00-20
LINDE HT150Ds/1200 дизель 4x 12.00-20 12.00-20
LINDE HT160Ds/1200 дизель 4x 12.00-20  12.00-20
LINDE HT180Ds/600 дизель 4x 12.00-20 12.00-20
LINDE HT180Ds/900 дизель 4x 12.00-20 12.00-20
LINDE H50D дизель 355/65-15 8.25-15
LINDE H60D дизель 355/65-15 8.25-15
LINDE H70D дизель 4x 8.25-15 315/70-15 (300-15)
LINDE H80D дизель 4x 8.25-15 315/70-15 (300-15)
LINDE H80/900D дизель 4x 8.25-15 315/70-15 (300-15)
LINDE H80/1100D дизель 4x 315/70-15 (300-15) 315/70-15 (300-15)
LINDE H50T газ 355/65-15 8.25-15
LINDE H60T газ 355/65-15 8.25-15
LINDE H70T газ 4x 8.25-15 315/70-15 (300-15)
LINDE H80T газ 4x 8.25-15 315/70-15 (300-15)
LINDE H80/900T газ 4x 8.25-15 315/70-15 (300-15)
LINDE H80/1100T газ 4x 315/70-15 (300-15) 315/70-15 (300-15)
Применяемость шин на вилочных погрузчиках Heli
Модель погрузчика Исполнение Передние шины Задние шины
HELI CPCD10 дизель 6.50-10 5.00-8
HELI CPCD15 дизель 6.50-10 5.00-8
HELI CPCD18 дизель 6.50-10 5.00-8
HELI CPCD20 дизель 7.00-12 6.00-9
HELI CPCD25 дизель 7.00-12 6.00-9
HELI CPCD30 дизель 28x9-15 6.50-10
HELI CPCD35 дизель 28x9-15 6.50-10
HELI CPQD10 газ 6.50-10 5.00-8
HELI CPQD15 газ 6.50-10 5.00-8
HELI CPQD18 газ 6.50-10 5.00-8
HELI CPQD20 газ 7.00-12 6.00-9
HELI CPQD25 газ 7.00-12 6.00-9
HELI CPQD30 газ 28x9-15 6.50-10
HELI CPQD25 газ 28x9-15 6.50-10
HELI CPCD40 дизель 300-15 7.00-12
HELI CPCD45 дизель 300-15 7.00-12
HELI CPCD50 дизель 300-15 7.00-12
HELI CPQD40 газ 300-15 7.00-12
HELI CPQD45 газ 300-15 7.00-12
HELI CPQD50 газ 300-15 7.00-12
HELI CPCD50 дизель 4x 8.25-15 8.25-15
HELI CPCD60 дизель 4x 8.25-15 8.25-15
HELI CPCD70 дизель 4x 8.25-15 8.25-15
HELI CPCD80 дизель 4x 9.00-20 9.00-20
HELI CPCD100 дизель 4x 9.00-20 9.00-20
HELI CPD10 FJ1 электро 6.50-10 5.00-8
HELI CPD10 FJ2 электро 6.50-10 5.00-8
HELI CPD15 FJ1 электро 6.50-10 5.00-8
HELI CPD15 FJ2 электро 6.50-10 5.00-8
HELI CPD15 CJ1 электро 6.50-10 5.00-8
HELI CPD15 CJ2 электро 6.50-10 5.00-8
HELI CPD18 CJ1 электро 6.50-10 5.00-8
HELI CPD18 CJ2 электро 6.50-10 5.00-8
HELI CPD20 FJ1 электро 7.00-12 18x7-8
HELI CPD20 FJ2 электро 7.00-12 18x7-8
HELI CPD25 FJ1 электро 7.00-12 18x7-8
HELI CPD25 FJ2 электро 7.00-12 18x7-8
HELI CPD10 GA1/GA2 электро 6.00-9 16x6-8
HELI CPD15 GA1/GA2 электро 6.00-9 16x6-8
HELI CPD18 GA1/GA2 электро 6.00-9 16x6-8
HELI CPD20 GC1/GC2 электро 23x9-10 18x7-8
HELI CPD25 GC1/GC2 электро 23x9-10 18x7-8
HELI CPD20 GD1/GD2 электро 23x9-10 18x7-8
HELI CPD25 GD1/GD2 электро 23x9-10 18x7-8
HELI CPD30 G1/G2 электро 28x9-15 28x9-15
HELI CPD35 G1/G2 электро 18x7-8 18x7-8
HELI CPD10S CQ1/CQ2 электро 18X7-8 15x4.5-8
HELI CPD10S FQ1/FQ2 электро 18X7-8 15x4.5-8
HELI CPD15S CQ1/CQ2 электро 18X7-8 15x4.5-8
HELI CPD15S FQ1/FQ2 электро 18X7-8 15x4.5-8
HELI CPD18S CQ1/CQ2 электро 200/50-10 16x6-8
HELI CPD18S FQ1/FQ2 электро 200/50-10 15x4.5-8
HELI CPD20S CQ1/CQ2 электро 200/50-10 16x6-8
HELI CPD15SH электро 18X7-8 18X7-8
Каталоги производителей
Каталог Continental пневматические шины для портовой техники.pdf



Каталог Continental пневматические шины.pdf




Каталог Continental цельнолитые шины.pdf



Нормы давления в пневматических шинах для вилочных погрузчиков
производства Camso.pdf




Каталог SOLIDEAL пневматические шины
для погрузчиков.pdf

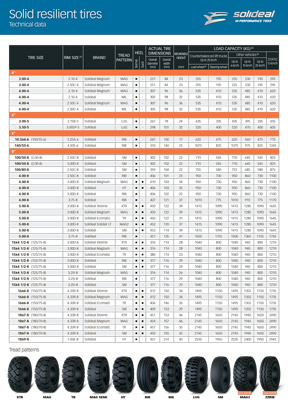

Каталог SOLIDEAL цельнолитые шины
для погрузчиков.pdf





Расшифровка размеров шин
для вилочных погрузчиков.




Индексы нагрузки и скорости шин для погрузчиков

Индекс нагрузки – числовое выражение, нанесенное на боковой поверхности шины и, обозначающее максимальную нагрузку, которую может выдержать шина на скорости, указанной в индексе скорости при условиях эксплуатации, обозначенных производителем шины. Индекс нагрузки иногда еще называют индексом несущей способности (ИНС) или индексом грузоподъемности.



Индекс нагрузки Макс вес, кг Индекс нагрузки Макс вес, кг Индекс нагрузки Макс вес, кг Индекс нагрузки Макс вес, кг Индекс нагрузки Макс вес, кг Индекс нагрузки Макс вес, кг Индекс нагрузки Макс вес, кг
0 45 30 106 60 250 90 600 120 1400 150 3350 180 8000
1 46,2 31 109 61 257 91 615 121 1450 151 3450 181 8250
2 47,5 32 112 62 265 92 630 122 1500 152 3550 182 8500
3 48,7 33 115 63 272 93 650 123 1550 153 3650 183 8750
4 50 34 118 64 280 94 670 124 1600 154 3750 184 9000
5 51,5 35 121 65 290 95 690 125 1650 155 3875 185 9250
6 53 36 125 66 300 96 710 126 1700 156 4000 186 9500
7 54,5 37 128 67 307 97 730 127 1750 157 4125 187 9750
8 56 38 132 68 315 98 750 128 1800 158 4250 188 10000
9 58 39 136 69 325 99 775 129 1850 159 4375 189 10300
10 60 40 140 70 335 100 800 130 1900 160 4500 190 10600
11 61,5 41 145 71 345 101 825 131 1950 161 4625 191 10900
12 63 42 150 72 355 102 850 132 2000 162 4750 192 11200
13 65 43 155 73 365 103 875 133 2060 163 4875 193 11500
14 67 44 160 74 375 104 900 134 2120 164 5000 194 11800
15 69 45 165 75 387 105 925 135 2180 165 5150 195 12150
16 71 46 170 76 400 106 950 136 2240 166 5300 196 12500
17 73 47 175 77 412 107 975 137 2300 167 5450 197 12850
18 75 48 180 78 425 108 1000 138 2360 168 5600 198 13200
19 77,5 49 185 79 437 109 1030 139 2430 169 5800 199 13600
20 80 50 190 80 450 110 1060 140 2500 170 6000 200 14000
21 82,5 51 195 81 462 111 1090 141 2575 171 6150 201 14500
22 85 52 200 82 475 112 1120 142 2650 172 6300 202 15000
23 87,5 53 206 83 487 113 1150 143 2725 173 6500 203 15500
24 90 54 212 84 500 114 1180 144 2800 174 6700 204 16000
25 92,5 55 218 85 515 115 1215 145 2900 175 6900 205 16500
26 95 56 224 86 530 116 1250 146 3000 176 7100 206 17000
27 97 57 230 87 545 117 1285 147 3075 177 7300 207 17500
28 100 58 236 88 560 118 1320 148 3150 178 7500 208 18000
29 103 59 243 89 580 119 1360 149 3250 179 7750 209 18500



Индекс скорости - буквенно-числовое либо только буквенное выражение, нанесенное на боковой поверхности шины и указывающее максимальную скорость, с которой транспортное средство может двигаться и нести нагрузку, указанную в индексе нагрузки, при условиях эксплуатации, обозначенных производителем шины.



Индекс скорости Максимальная
скорость, км/ч
A1 5
A2 10
A3 15
A4 20
A5 25
A6 30
A7 35
A8 40
B 50
C 60
D 65
E 70
F 80
G 90



Как правило, все шины для вилочных погрузчиков имеют индекс скорости А5, т.е. при максимальной нагрузке могут эксплуатироваться на скоростях не превышающих 25 км/ч.
